熱區
熱區是高溫爐的關鍵部件，影響著整個系統的運行。高溫工藝中的各種關鍵因素包括溫度分佈、工藝純度和能耗都與熱區直接相關。在 1000℃ 至 2800℃ 的工作溫度下，金屬熱區是各種高溫爐的首選。
全金屬熱場中的所有零件均由金屬製成。主要金屬為鉬、鉬鑭、TZM、鎢和鉭等。最常用的金屬是鉬，其環境溫度範圍一般為1000-2500℃。環境溫度高於2500℃需要用鎢，低於1000℃可以使用鋼等普通耐熱金屬。一般高溫爐、晶體生長爐和藍寶石生長爐中的熱區為全金屬熱區。
熱區形狀可為方形垂直、方形水準、圓形垂直和圓形水準。一般由爐體、隔熱屏和支架組成，包括不銹鋼桶、不銹鋼桶內設鎢筒，鎢筒內設加熱籠，加熱籠內設坩堝、鎢筒底部設有坩堝支架，坩堝支架與鎢筒之間設有下鉬隔熱屏，鉬隔熱屏上設有氧化鋯纖維板，使熱場的溫度梯度一致。籽晶夾頭組件包括籽晶桿，被掛在加熱籠組件內，並伸入坩禍內用於提拉晶體。
熱區在直徑、形狀和設計方面多種多樣。因此，我們可以根據您的高溫爐和工作溫度，確保提供最優的熱區：
設計 |
方向 |
溫度（℃） |
可用空間 |
防護層 |
|||
|
|
|
直徑 |
寬度 |
高度 |
長度 |
|
圓形 |
垂直 |
>1,650~2,500 |
<500d> |
|
>50 |
|
W + Mo |
圓形 |
垂直 |
<1,650d> |
<500d> |
|
>200 |
|
ML + Mo |
圓形 |
垂直 |
<1,650d> |
>500 |
|
>500 |
|
ML + Mo |
圓形 |
水準 |
<1,650d> |
>200~< 500d> |
|
|
<500d> |
ML + Mo |
圓形 |
水準 |
<1,650d> |
>500 |
|
|
>400 |
ML + Mo |
角形 |
水準 |
<1,650d> |
|
>400 |
>400 |
>400 |
ML + Mo |

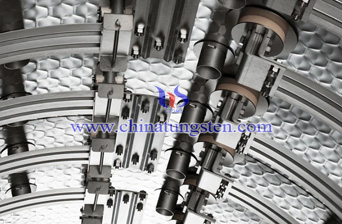

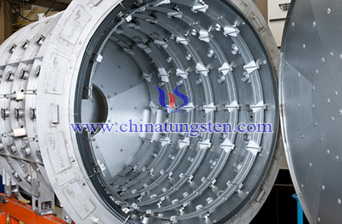

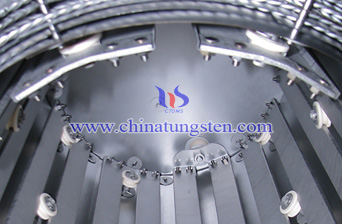

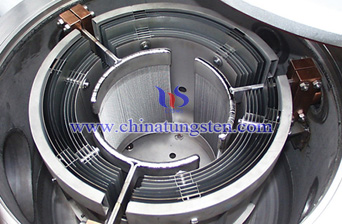

熱區形狀：
 |
 |
 |
 |
