鎢針常見缺陷及解決方案
作為鎢針制造商，中鎢智造在長期材料制備與應用服務過程中發現，鎢針在TIG（Tungsten Inert Gas）焊接、等離子放電及精密電子加工等工況下，雖然具備約3410℃高熔點與穩定導電性能，但在高溫、電弧沖擊及氣氛波動環境中，仍不可避免地會出現多種典型缺陷。
從生產與應用反饋來看，鎢針的性能穩定性不僅取決于材料本身，還與加工工藝及實際使用條件密切相關。以下內容基于中鎢智造的制造經驗與應用數據，對常見缺陷進行系統歸納與說明。

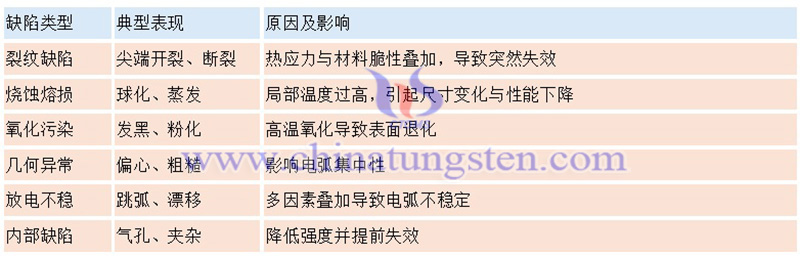

在實際出廠檢驗及客戶端應用反饋中，中鎢智造將鎢針常見問題歸納為以下幾類，這些問題會直接影響電弧穩定性及使用壽命。

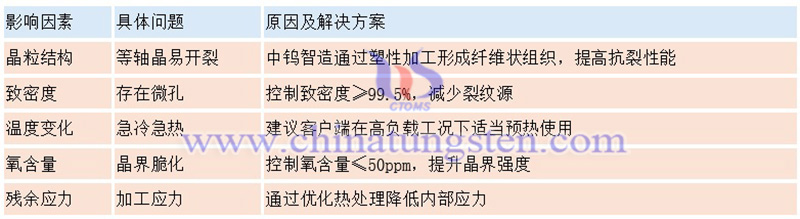

在中鎢智造的質量分析中，裂紋是導致鎢針失效的主要原因之一，尤其在高負載或頻繁啟停工況下更為明顯。這類缺陷通常由微觀缺陷逐步擴展而來，最終表現為宏觀斷裂。從材料角度分析，鎢在200–500℃范圍內存在明顯的韌脆轉變（Ductile-to-Brittle Transition, DBT）。當使用過程中存在快速加熱或冷卻時，內部會產生較大的熱應力。如果材料組織中存在晶粒粗大、氣孔或雜質，這些區域會優先成為裂紋源。

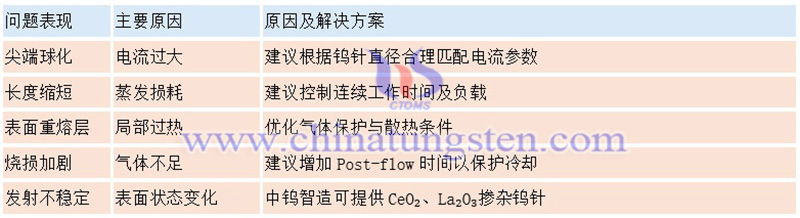

在實際應用服務過程中，中鎢智造發現，鎢針尖端燒蝕是影響壽命的核心因素之一，尤其在高電流或長時間連續工作條件下更為突出。電弧區域能量高度集中，尖端局部溫度可接近甚至超過鎢的熔點，從而產生熔化、蒸發及重凝固現象，導致幾何形狀發生改變。

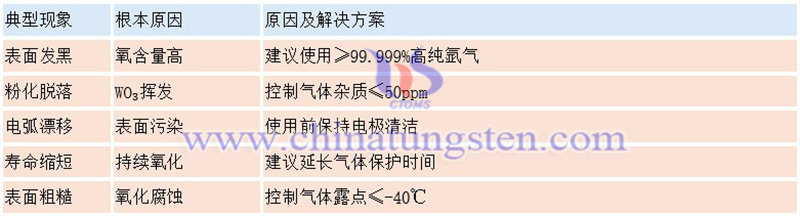

在售后服務過程中，中鎢智造發現，氧化問題往往與使用環境密切相關。鎢在高溫下容易與氧反應生成WO?（Tungsten Trioxide），該物質具有揮發性，會持續消耗材料并破壞表面結構。當氣體純度不足或保護不連續時，該問題尤為明顯。

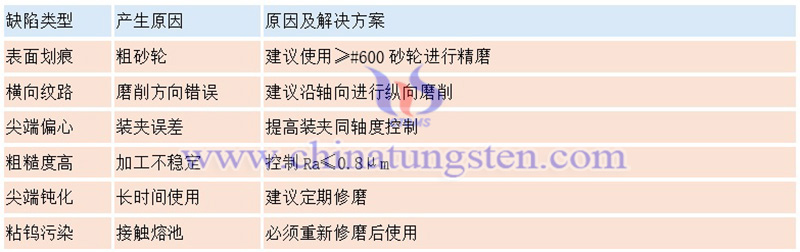

在客戶反饋中，中鎢智造發現，部分放電不穩定問題并非材料原因，而是由磨削方式或裝夾精度引起。鎢針的幾何形狀直接影響電子發射方向，因此尖端形貌與表面質量對電弧穩定性具有決定性作用。中鎢智造建議將尖端角度控制在20°–60°范圍內，伸出長度為直徑的2–3倍，以獲得更穩定的電弧。

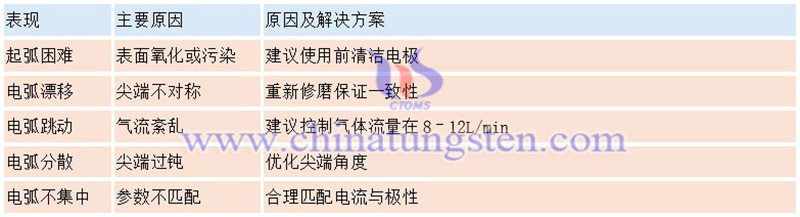

根據中鎢智造的現場技術支持經驗，放電不穩定通常不是單一因素造成，而是材料狀態、幾何形狀及氣體與電參數共同作用的結果。

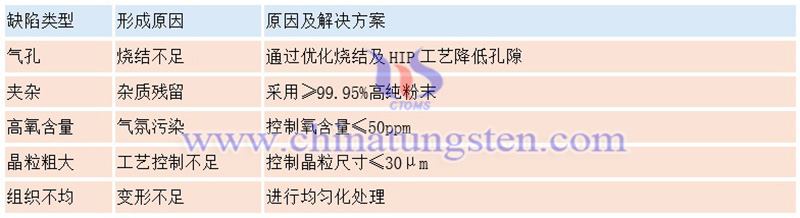

在生產控制過程中，中鎢智造將內部質量作為關鍵控制點之一。部分早期失效案例分析表明，氣孔、夾雜及高氧含量是影響壽命的重要因素。這些缺陷在顯微尺度存在，但在高溫使用過程中會迅速擴展，最終影響整體性能。
中鎢智造基于長期的制造與客戶服務經驗認為，鎢針缺陷主要來源于材料脆性、高溫電弧作用及環境因素的共同影響。因此，在實際選型與使用過程中，需要從材料、制造工藝及終端應用三個層面進行系統性綜合控制，單一優化手段難以從根本上解決問題。
在材料方面，應優先選擇高純度、細晶粒及合理摻雜體系的鎢針，以提升抗裂性能與電子發射穩定性；在制造方面，應重點確保組織均勻性與加工精度，減少內部缺陷及幾何偏差；在使用方面，應合理匹配電流、電壓及氣體保護條件，并通過規范的檢測與維護降低過程波動。通過對裂紋、燒蝕、氧化及幾何問題的協同控制，可顯著提升鎢針的放電穩定性與使用壽命。中鎢智造建議從材料設計到終端應用實施全流程優化，是實現高可靠性鎢針應用的關鍵路徑。
如有任何鎢針的設計、生產、需求、詢價等問題，請聯系制造商：中鎢智造（廈門）科技有限公司
郵箱：sales@chinatungsten.com
電話：0592 5129696 / 0592 5129595
網址：www.baixiaosheng123.com
微信：
更多信息>>
