Procesos de manufactura

Los procesos de fabricación incluyen: la formación de prensas de polvos de tungsteno → presintering → sinterización vertical.
1.Proceso de moldeo: la densidad del bloque de la prensa hecha por la compactación del polvo es el 60 ~ 65% de densidad teórica.
2.Presintering: bajo la temperatura de 1200 ℃, el blanco se pone en el horno del molibdeno del horno del hidrógeno por 120min. Después de enfriar a 250 ℃, moverlo lejos. Después de un proceso de presinterización se puede eliminar la mayor parte del gas adsorbido, aumentando de este modo la resistencia del producto, lo cual es propicio para el transporte y los procesos de seguimiento de la varilla de tungsteno sinterizada.
Sinterización 3.Vacuum: sinterización propósito es aumentar la pureza y la densidad, una sinterización es un proceso de difusión. La temperatura de sinterización, la atmósfera y el tiempo de retención son los tres factores principales que afectan la calidad del producto final. Si el producto puede mantenerse a 1650 ~ 1700 ℃, las impurezas metálicas y los elementos de la brecha se volatilizarían. La sinterización de una varilla de tungsteno con un diámetro de 45 mm toma alrededor de 10 horas.

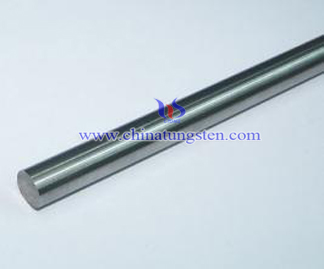

Rodillo de laminación

La temperatura de la calefacción de los espacios en blanco de la barra en un horno del molibdeno del alambre del hidrógeno es 1500 ~ 1550 ℃, tiempo de la tenencia del primer fuego es 90 minutos, tiempo de la explotación del resto del fuego es 15 minutos, temperatura de acabamiento no debe ser más baja que 1300 ℃, La temperatura de la calefacción es demasiado alta, superficie tendría fenómeno de la grieta. Por lo tanto, el control estricto de la temperatura de calefacción es la clave para el balanceo. 90 ~ 95% de la densidad teórica, el número de granos de 200 ~ 400 de una varilla de tungsteno de sinterización tiene una mejor plasticidad a alta temperatura.
