鎢坩堝常見問題大全（Q&A）
鎢坩堝基礎認知類
Q1：什么是鎢坩堝？
鎢坩堝（Tungsten Crucible）是以高純鎢（W）或鎢基合金制造的高溫容器，主要用于超高溫、真空、惰性氣氛或高純氫氣環境中的熔煉、蒸發沉積、燒結、單晶生長等工藝。鎢屬于難熔金屬，熔點約3422℃，是所有純金屬中熔點最高的材料之一，因此鎢坩堝通常被用于2000℃以上極端環境。常見應用包括：藍寶石單晶生長、GaN/GaAs 半導體晶體生長、真空蒸鍍、稀土熔煉、高溫合金熔煉、電子束蒸發源、MBE 分子束外延、核工業與航天材料研究。資料顯示，鎢坩堝在半導體、單晶硅、高溫合金等領域具有重要地位。
Q2：為什么高溫行業偏愛鎢坩堝？
高溫行業（如藍寶石晶體生長、稀土冶煉、特種玻璃熔制、MBE分子束外延等）對坩堝材料的要求極為嚴苛：需在超高溫度下保持結構完整、化學穩定，且不污染產品。鎢坩堝之所以成為眾多高溫工藝的首選，主要基于以下核心原因：
（1）極高的熔點（3422°C）
鎢是所有金屬中熔點最高的，遠高于鉬（2623°C）、鉭（3017°C）及石墨（約3650°C升華）。這使得鎢坩堝可在2000°C甚至3000°C以上的極端環境下長期使用，而不會出現軟化或整體形變。
（2）高溫下仍保持優異的機械強度
許多材料在接近其熔點時強度急劇下降，但鎢在2000°C以上仍具有較高的抗拉強度和抗蠕變能力。相比之下，陶瓷坩堝（如氧化鋁、氧化鋯）在高溫下易開裂，石墨材料則顯著軟化，容易坍塌。鎢的高溫強度確保了坩堝在多次熱循環中的尺寸穩定性與使用壽命。
（3）極低的蒸氣壓
在高溫真空或低壓環境中，材料的揮發會污染生長環境及產品。鎢在2000°C時蒸氣壓僅約10?? Pa量級，遠低于大多數金屬和化合物。這意味著即便在10?? Pa以上的高真空條件下，鎢坩堝本身幾乎不揮發，從而保證了工藝腔室的潔凈度。
（4）出色的抗熱震性與熱穩定性
鎢具有較高的導熱系數（約173 W·m?1·K?1）和較低的熱膨脹系數（約4.5×10??/K），使其在快速升溫或降溫過程中不易因熱應力而開裂。這種熱穩定性對于需要頻繁更換原料或進行熱循環的工業過程尤為重要。
（5）對真空環境及產品的污染極低
采用高純鎢（純度可達99.999%以上）制造的坩堝，在高溫下幾乎不釋放碳、氧、氮等有害雜質。尤其在惰性氣體（如氬氣）或還原性氣氛中，鎢表面不會形成揮發性氧化物，化學性質非常穩定。這使得鎢坩堝廣泛應用于半導體、光學晶體、高端合金等對純度要求極為苛刻的領域。
（6）與多種熔體具有良好的化學相容性
鎢對許多高溫熔體（如液態鋁、稀土金屬、藍寶石熔體Al?O?等）表現出較低的腐蝕速率，不易發生反應或合金化。相比之下，某些金屬（如鐵、鎳）在高溫下會快速侵蝕鎢，因此鎢坩堝并非適用于所有熔體，但在氧化物晶體生長和難熔金屬熔煉中表現優異。
（7）對比其他材料的顯著優勢

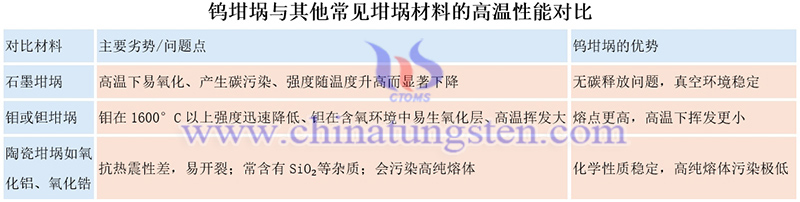

鎢坩堝與其他常見坩堝材料的高溫性能對比如下圖：
鎢坩堝因其極高的熔點、高溫強度、低蒸氣壓、低污染、優良的熱穩定性及化學惰性，成為2000°C以上嚴苛高溫環境中的不可替代材料。盡管鎢坩堝制造成本較高，但在藍寶石晶體生長、稀土及特種合金熔煉、MBE源爐等高端工業領域，其綜合性能優勢遠超其他材料，因此得到廣泛青睞。
Q3：鎢坩堝與鉬坩堝有什么區別？

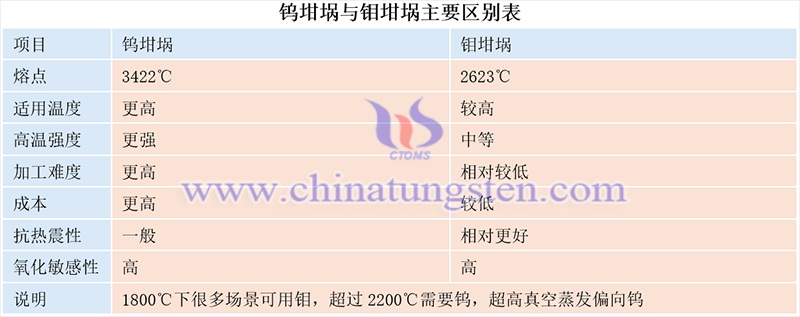

鎢坩堝與鉬坩堝的主要區別如下圖：
Q4：鎢坩堝有哪些典型形狀？
鎢坩堝因其耐高溫、低蒸氣壓、抗熱震等優異性能，廣泛應用于藍寶石晶體生長、稀土冶煉、玻璃熔煉、電子束蒸鍍、分子束外延（MBE）等高端領域。根據不同的使用場景與工藝要求，鎢坩堝的典型形狀主要包括以下幾種：
圓柱形
這是最常見、最基礎的形狀，加工相對簡單，適用于多種熔煉與蒸發工藝。其內壁和外壁通常呈同心圓結構，便于均勻加熱和熱場布置。
錐形（倒錐或正錐）
錐形結構有利于物料的集中加熱和定向蒸發，尤其在電子束蒸發或熱蒸發鍍膜設備中較為常見。倒錐形設計還可方便脫模，用于粉末冶金或鑄錠成型工藝。
帶翻邊結構
在圓柱形或錐形坩堝的上沿設置向外或向內的翻邊，主要用于增強坩堝的支撐穩定性，防止高溫下因軟化或受力而塌陷。同時翻邊結構也便于在加熱爐或蒸發源中固定坩堝位置。
帶蓋結構
為防止高溫下熔體飛濺、減少揮發物損失，或控制蒸發速率，部分鎢坩堝會配備與之匹配的鎢蓋或鎢塞。這種結構常用于高純度材料的熔煉或真空蒸鍍中的定向沉積。
蒸發舟型
蒸發舟型坩堝通常呈狹長形、船狀或槽狀結構，主要用于電阻加熱蒸發鍍膜設備。其特點是開放面積大、加熱區域集中，適合蒸鍍鋁、銀、金等金屬材料。
深腔型
深腔型坩堝具有較大的高徑比，適用于需要長時間加熱或大量裝料的工藝，如多晶硅鑄錠、稀土金屬熔煉等。其深腔結構有助于減少熱輻射損失，提高熱效率。
分子束外延（MBE，Molecular Beam Epitaxy）蒸發源爐或束源爐專用核心結構部件
此類坩堝屬于超高真空專用組件，通常采用高純鎢或鎢合金制成，形狀為細長的噴嘴型或具有精確孔徑的束流限制結構。其設計目的是產生穩定、可控的分子或原子束流，用于半導體襯底上的單晶薄膜外延生長。對材料純度、壁厚均勻性及出口孔徑精度要求極高。
異形定制結構
對于非標準工藝或特殊設備，鎢坩堝需根據客戶的加熱方式、爐體結構或材料特性進行定制設計。形狀可能包括橢圓形、矩形、非對稱結構、多腔室一體結構等。
特殊工藝要求下的衍生形狀
在某些高科技或高端制造行業，鎢坩堝還會附加額外的性能指標，從而衍生出更精細的形狀要求，例如：
超薄壁結構：用于快速熱響應或空間受限的加熱環境。
高同心度結構：保證加熱均勻性和蒸發方向一致性。
內壁鏡面處理結構：減少熔體殘留，提高材料釋放率，常用于MBE或高純金屬蒸鍍。
超低氣孔率結構：通過特殊燒結或鍛造工藝實現，以降低氣體釋放對真空環境的污染。
Q5：鎢坩堝通常用什么工藝制造？
鎢坩堝通常采用粉末冶金工藝制造，該工藝是實現高純度、高致密度和復雜形狀鎢制品的核心技術路線。其基本工藝過程包括以下關鍵步驟：
原料制備
以高純鎢粉為原料，純度通常要求達到99.95%以上。鎢粉一般通過氫氣還原鎢酸鹽（如仲鎢酸銨APT）制得，高端產品還會采用等離子球化等技術對鎢粉進行二次處理，以獲得粒徑均勻、球形度高的超細鎢粉。
成型
主流方法為冷等靜壓，通過在高壓液體環境下對鎢粉施加均勻的全方位壓力，獲得密度分布均勻、強度適中的坯體，特別適合大尺寸或厚壁坩堝的制造。對于小批量或形狀較簡單的坩堝，也可采用模壓成型。
高溫燒結
將壓制成型的生坯在高溫下（通常為1700~2400°C）進行燒結，常用設備包括中頻感應燒結爐或真空燒結爐，氣氛一般為氫氣或真空。燒結過程可分為預燒和致密化燒結兩個階段：先在較低溫度下使鎢粉顆粒初步固結，再在更高溫度下促進原子擴散，形成連續的晶粒結構，顯著提升坩堝的強度和耐高溫性能。
熱等靜壓
對于高端產品，燒結后還需進行熱等靜壓處理，通過在高溫高壓下進一步消除材料內部的微孔和殘余應力，獲得接近理論密度（≥98%）的高致密化鎢坩堝。
機械加工
燒結后的坩堝毛坯需經精密機加工達到最終尺寸和表面要求，包括數控車削、內壁拋光、邊緣倒角等。由于鎢的硬度高、脆性大，加工時需使用專用硬質合金刀具并配合冷卻潤滑。
表面處理與涂層
部分特殊用途的坩堝會施加保護性涂層（如鉬涂層、鎢-鉭合金涂層或氮化層），以增強其在高溫環境下的抗氧化性和抗腐蝕能力。
電子束焊接
對于超大尺寸或復雜結構的坩堝，可通過電子束焊接將多個燒結部件連接成一體，滿足特定使用需求。
質量檢測與包裝
成品需經過嚴格的檢測，包括尺寸精度、密度（通常需達理論密度的98%以上）、金相組織、雜質含量及真空滲漏等測試，合格后采用真空密封或惰性氣體保護包裝，防止氧化和污染。
此外，除粉末冶金路線外，其他制備方法還包括鍛造加工法、化學氣相沉積法、旋壓成形法和等離子噴涂成形法等，但粉末冶金是當前最主流、應用最廣泛的技術路線。高端鎢坩堝通常采用高純鎢粉結合熱等靜壓致密化路線，以獲得優異的高溫性能和更長使用壽命。
Q6：鎢坩堝最高能用到多少度？
理論上，鎢的熔點為3422℃，真空下短時間可接近3000℃以上。實際生產過程中，長期使用溫度通常為真空狀態下，2400–2800℃，氫氣氛圍2200–2600℃，氬氣環境為2000–2500℃，但是一般空氣環境中不建議高溫使用。高于2800℃后，鎢坩堝的晶粒粗化明顯、蠕變加劇、蒸發速率增加、結構壽命下降等問題。
Q7：鎢坩堝為什么不能在空氣中高溫使用？
因為鎢極易高溫氧化。鎢（W）在高溫下最主要的氧化反應是生成三氧化鎢（WO?）：
2W + 3O? → 2WO?
這是鎢在空氣或含氧氣氛中最核心、最典型的高溫氧化反應。不過，實際高溫氧化過程中，鎢并不一定一步直接形成 WO?，而是可能經歷多個中間氧化物階段，包括WO?、W?O??、W??O??、WO?.?等非化學計量氧化物。當溫度升高后，鎢坩堝表面形成WO3氧化層，WO3具有揮發性，會持續消耗鎢材料，坩堝壁會越來越薄，最終發生開裂、穿孔、失效。根據中鎢在線公司網站的資料顯示，鎢坩堝在400–500℃以上氧化開始明顯，600℃以上不適合長期暴露空氣，800℃以上氧化會快速加劇。
Q8：鎢坩堝能在氧氣環境中使用嗎？
通常不建議。除非溫度較低、時間很短、有保護涂層、有局部惰性保護，否則高溫氧氣會迅速氧化鎢。但是一些行業會采用銥涂層、錸涂層、氮化物涂層、局部屏蔽結構來降低氧化速率。
鎢坩堝基礎認知類
Q1：什么是鎢坩堝？
Q2：為什么高溫行業偏愛鎢坩堝？
Q3：鎢坩堝與鉬坩堝有什么區別？
Q4：鎢坩堝有哪些典型形狀？
Q5：鎢坩堝通常用什么工藝制造？
鎢坩堝的使用溫度與環境問題
Q6：鎢坩堝最高能用到多少度？
Q7：鎢坩堝為什么不能在空氣中高溫使用？
Q8：鎢坩堝能在氧氣環境中使用嗎？
Q9：鎢坩堝適合真空環境嗎？
Q10：鎢坩堝適合氫氣環境嗎？
Q11：鎢坩堝能耐熱震嗎？
Q12：為什么鎢坩堝會開裂？
Q13：鎢坩堝為什么會變脆？
鎢坩堝的化學兼容性問題
Q14：鎢坩堝會污染熔體嗎？
Q15：哪些材料容易與鎢發生反應？
Q16：鎢坩堝能熔煉鋁嗎？
Q17：鎢坩堝適合熔煉稀土嗎？
Q18：鎢坩堝適合藍寶石生長嗎？
Q19：鎢坩堝適合半導體行業嗎？
鎢坩堝的壽命與失效問題
Q20：鎢坩堝壽命一般多久？
Q21：如何判斷鎢坩堝已經失效？
Q22：為什么有些鎢坩堝壽命特別短？
Q23：鎢坩堝能修復嗎？
Q24：鎢坩堝為什么會變形？
鎢坩堝的加工與制造問題
Q25：鎢坩堝為什么這么貴？
Q26：為什么鎢坩堝難加工？
Q27：鎢坩堝為什么容易出現焊接裂紋？
Q28：鎢坩堝的純度為什么重要？
Q29：熱等靜壓（HIP）工藝對于鎢坩堝生產制備為什么重要？
鎢坩堝的操作與維護問題
Q30：鎢坩堝使用前需要預熱嗎？
Q31：鎢坩堝升溫速度應該多快？
Q32：鎢坩堝需要慢冷嗎？
Q33：鎢坩堝如何儲存和運輸？
Q34：鎢坩堝能清洗嗎？
Q35：如何防止和避免鎢坩堝氧化？
Q36：為什么鎢坩堝內壁會粗化？
鎢坩堝的應用行業相關問題
Q37：分子束外延（MBE）系統為什么喜歡用鎢坩堝？
Q38：電子束蒸發為什么使用鎢坩堝？
Q39：鎢坩堝在藍寶石行業面臨什么挑戰？
Q40：鎢坩堝能否3D打印？
金屬鎢坩堝的采購與選型問題
Q41：采購鎢坩堝時最重要參數有哪些？
Q42：鎢坩堝的壁厚越厚越好嗎？
Q43：鎢坩堝需要拋光嗎？
Q44：國產鎢坩堝與進口差異主要在哪里？
Q45：鎢坩堝屬于消耗品嗎？
金屬鎢坩堝的極端工況環境與科研問題
Q46：鎢坩堝適合核工業嗎？
Q47：為什么超高真空（UHV）系統特別重視鎢坩堝的鎢純度？
Q48：鎢坩堝為什么會出現晶粒粗大？
Q49：鎢坩堝為什么蒸發污染低？
Q50：未來鎢坩堝技術發展方向是什么？
Q51：鎢坩堝使用禁忌或應避免的錯誤有哪些？
Q52：鎢坩堝的優劣有哪些？
國際上關于鎢坩堝的行業高頻問題
1.鎢坩堝能否在氧化性氣氛中使用？
2.鎢坩堝開裂的原因是什么？
3.鎢坩堝是否屬于化學惰性材質？
4.如何延長鎢坩堝的使用壽命？
更多內容，請閱讀： 鎢坩堝常見問題大全（Q&A）
如有任何鎢坩堝的設計、生產、需求、詢價等問題，請聯系制造商：中鎢智造（廈門）科技有限公司
聯系電話： 0592 5129696 / 0592 5129595
微信：
更多信息>>
