鎢坩堝的主要制造工藝有哪些？
鎢坩堝的主要制造工藝通常圍繞高純鎢材料的成形、致密化與結構加工展開，不同工藝會直接影響坩堝的密度、晶粒結構、耐高溫性能以及最終適用場景。
鎢坩堝的制造仍以粉末冶金為基礎，并結合多種塑性變形與精密加工協同完成。目前工業上常用的鎢坩堝制造工藝主要包括以下4種：
1.燒結成型（Sintering）
燒結成型是目前大尺寸鎢坩堝的主流制造工藝。例如，用于制造藍寶石長晶爐的鎢坩堝，直徑200mm以上。
燒結鎢坩堝的簡潔工藝流程為：鎢粉經過冷等靜壓成型（CIP，通過高壓將粉末壓制為坩堝毛坯），再在1800～2300℃的真空或氫氣保護環境中進行高溫燒結，最后通過機械加工完成尺寸修整。
燒結工藝適用于制造大尺寸、大壁厚的圓柱形或錐形坩堝，結構穩定性較好，生產成本相對可控。但由于組織主要為燒結態晶粒結構，晶粒較粗，致密度和抗蠕變能力相較變形加工件略低。燒結鎢坩堝的密度一般在18.0～18.5g/cm3，約為理論密度的93%～96%。
2.旋壓成型（Spinning）
旋壓成型屬于典型的高溫塑性變形工藝，常用于中小型薄壁鎢坩堝的制造。
旋壓鎢坩堝的簡潔工藝流程為：鎢粉經燒結制成致密鎢坯或鎢板，再加熱至約1000℃～1400℃的可塑狀態，在旋壓設備上通過旋輪逐步施壓，使材料在模具上發生塑性流動并貼模成形。
旋壓工藝可顯著提高材料致密度，旋壓鎢坩堝理論密度可達19.1～19.25g/cm3。旋壓坩堝晶粒細化明顯，壁厚均勻性好，內壁光潔度高，抗高溫蠕變性能和使用壽命優于普通燒結鎢坩堝。但設備要求高，工藝復雜，大尺寸鎢坩堝制造難度較大，成本也相對較高。
3.車削成型（Machining from Rod/Forging）
車削成型以高致密鎢棒或鎢鍛件為原料，通過數控機床進行精密車削加工，直接形成坩堝。
車削鎢坩堝的簡潔工藝流程為：鎢粉經燒結后進行鍛造處理以提高致密度與晶粒性能，再通過車床進行內孔掏空、外形加工及尺寸精修。
車削工藝適用于小尺寸、微型或結構復雜的鎢坩堝，例如實驗室坩堝、蒸發舟或特殊異形件。其優點是加工精度高、表面質量好、結構靈活。缺點是材料利用率較低，加工損耗較大，同時不適用于大尺寸薄壁結構的制造。
4.焊接成型（Welding）
焊接成型主要用于非標大尺寸或特殊結構鎢坩堝的制造，例如船形、箱體或組合式結構。
焊接鎢坩堝的簡潔工藝流程為：鎢板經過裁剪與彎曲成型后，通過真空電子束焊接（EBW，Electron Beam Welding）或鎢極氬弧焊（TIG，Tungsten Inert Gas Welding）完成拼接，隨后進行焊后熱處理以降低應力。
焊接工藝具有較高的結構靈活性，可以突破模具限制，實現復雜異形設計。但由于鎢材料焊接性能較差，焊縫區域容易出現氣孔、裂紋及重結晶脆化問題，因此整體強度與高溫穩定性通常低于一體成型坩堝，多用于對承載條件要求相對寬松的場景。

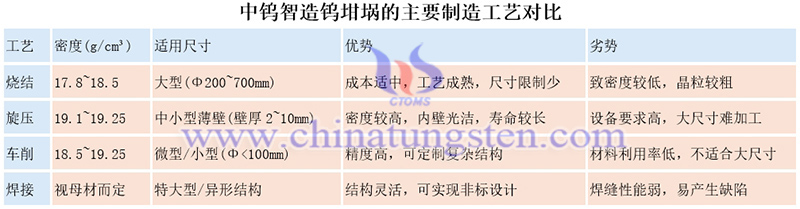

中鎢智造鎢坩堝的主要制造工藝對比如下圖：
中鎢智造（CTIA GROUP）深耕鎢坩堝領域30多年，依托完善的規格體系，提供覆蓋實驗室到工業應用的全系列燒結、鍛造、旋壓等鎢坩堝產品，并支持大尺寸、高純度、薄壁及非標異形結構定制，精準適配各類真空高溫設備與熱場需求。
如有任何鎢坩堝的設計、生產、需求、詢價等問題，請聯系制造商：中鎢智造（廈門）科技有限公司
聯系電話： 0592 5129696 / 0592 5129595
微信：
更多信息>>
