鋇鎢電極製備工藝——浸漬法
鋇鎢電極的製備工藝主要採用浸漬式這種方法，這種方法製作的電極的優(yōu)點是：發(fā)射性能好，電流密度大，外表光滑及產(chǎn)品壽命長。但是工藝較複雜，加工較困難。製作浸漬式Ba-W電極必須要具備兩大要素：鎢海綿體和發(fā)射材料。
鎢海綿體：
1.熔點要高，蒸發(fā)率要小，蒸汽壓要低，機(jī)械強(qiáng)度要高，膨脹係數(shù)要小，電阻率要大。
2.配方：W（250目/cm2）97g，石蠟3g。
3.作用：潤滑、粘結(jié)、保持空穴；汽油（航空汽油）30~40cc + 甘油 （會吸水要注意即用）
4.過程：
(1)汽油倒入→ 石蠟（使之溶化）倒入→鎢粉（180℃左右）→迅速攪拌，直到嗅不出汽油味為止→過篩→75~80目/cm2→壓制→方塊（或直接要求的形狀）壓力2T/cm2；
(2)：低溫?zé)Y(jié)（去石蠟，保持一定的硬度，慢速升溫在到600℃之前 100~150℃/小時。600~1400℃時，200℃/小時（保溫1小時）直接成形要燒到1700℃；
(3).高溫?zé)Y(jié) 2000℃（半小時左右）真空電阻爐內(nèi)發(fā)射材料。
發(fā)射材料：
1. 鋁酸鋇：熔點1600℃（浸漬溫度1700℃~1750℃)，放在烘箱→磨碎→壓成方塊→放入鉬舟中加Al2O3燒結(jié)（使BaCO3?CaCO3分解），700~800℃保溫1小時800~900℃保溫1小時1400℃保溫2小時，最終形成塊狀磨碎→成品。
2．鋯酸鋇：1200℃→Ba（ca）ZrO3（1小時）此過程是在馬福爐內(nèi)進(jìn)行，先將三狀態(tài)的粉末用蒸餾水或去離子水均勻混合後做成圓球狀放入爐中燒結(jié)，磨碎，過篩75~80目/cm2。

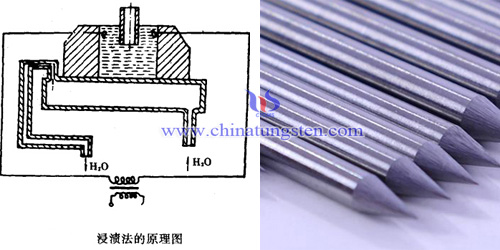

浸漬法製備鋇鎢電極：
1.將鋁酸鋇加入到硝化棉中調(diào)成糊狀，塗在鎢海綿體表明燒至1750℃左右（溫度逐漸升高的方法）時間1分鐘，顏色應(yīng)呈淡綠色。若為白色應(yīng)重新再塗一次。尤其是在電極的錐部或端部出現(xiàn)此現(xiàn)象時，必須要重複一次並需重?zé)?br> 2.將燒好的電極放入石英容器內(nèi)抽真空並烤高頻後即為成品。
3.成品應(yīng)置入乾燥真空環(huán)境中進(jìn)行存放。
如果您有任何疑問或詢價請聯(lián)繫我們。
郵箱:sales@chinatungsten.com
電話: 0592 5129696 / 0592 5129595
更多資訊>>
