M型鎢加熱子
1.什么是M型鎢加熱子？
M型鎢加熱子（M-Type Tungsten Heater）是一種由鎢絲通過精密彎折加工而成的結構呈對稱“M”字形的常用于真空蒸發沉積工藝中的電阻加熱蒸發源元件，是鎢加熱子中應用較為廣泛的經典結構形式之一。它也常被稱為駝峰型鎢加熱子、雙峰型鎢加熱子或M型蒸發源、M形鎢絲加熱子等。
2.M型鎢加熱子的材料與加工工藝
中鎢智造選用純度≥99.95%的高純鎢絲，或抗蠕變性能更優的摻雜鎢絲作為原材料。
M型鎢加熱子的生產過程主要包括以下關鍵工藝：
a) 精密加工：精密絞合與彎折成型，確保結構尺寸一致性
b) 熱處理：高溫多次退火，消除殘余應力
c) 清洗：電解拋光及清洗處理，降低表面缺陷
3.中鎢智造M型鎢加熱子的特點
a) 中心發熱區集中：M型中部彎折區域電流密度較高，形成主要蒸發區，有利于蒸發方向控制
b) 對稱支撐結構：整體受力均衡，安裝后穩定性好，減少偏擺
c) 控液能力強：折角結構可限制熔融金屬流動，減少向電極端擴散
d) 熱應力緩沖：多段折彎結構可分散熱膨脹應力，降低高溫變形風險
4.中鎢智造M型鎢加熱子的應用
a) 半導體與微電子：用于晶圓表面的金屬化布線及電極制備
b) 顯示與光學鍍膜：用于制備液晶顯示器（Liquid Crystal Display, LCD）濾色片、有機發光二極管（Organic Light-Emitting Diode, OLED）基板以及光學鏡頭減反射膜
c) 裝飾鍍膜：用于塑料件、金屬件表面金屬化處理
d) 物理氣相沉積（Physical Vapor Deposition, PVD）實驗：在實驗室研究中作為電阻蒸發源。
5.中鎢智造M型鎢加熱子的規格

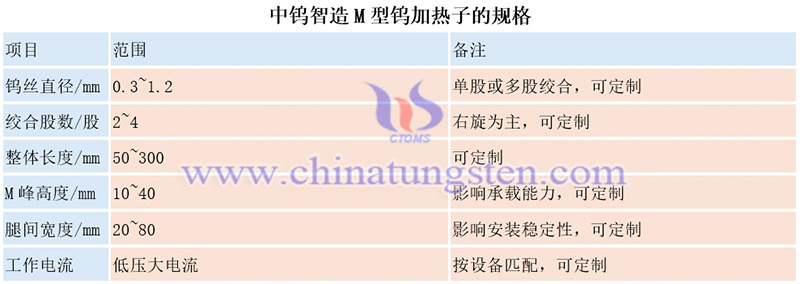

下表是中鎢智造M型鎢加熱子的規格：
6.M型鎢加熱子的選型指南
a) 工件形狀：適用于中等面積或規則分布的工件，如平面基材或多點蒸發需求場景
b) 溫度均勻性要求：當對熱場均勻性有一定要求，但不需要極端高精度時，M型是較平衡的選擇
c) 蒸發材料狀態：適合鋁絲、金屬顆粒等需穩定承載與控制流動的材料
d) 設備空間：在安裝空間有限但又需要一定展開面積時，M型結構更具適配性
e) 使用工況：適用于連續或周期性加熱工藝，對穩定性與壽命有綜合要求的場景
中鎢智造深耕鎢加熱子領域30余載，具備成熟的定制化設計與精密制造能力，可根據客戶應用場景、工作溫度、功率匹配要求，以及鎢絲直徑、絞合股數、M形峰高、腿間距、線圈直徑、整體長度、彎折角度等結構參數，同步匹配表面涂層、精密拋光等功能性處理工藝，提供全流程定制服務，精準適配客戶專屬工況。
如有任何鎢加熱子的設計、生產、需求、詢價等問題，請聯系制造商：中鎢智造（廈門）科技有限公司
聯系電話： 0592 5129696 / 0592 5129595
網址：www.baixiaosheng123.com
